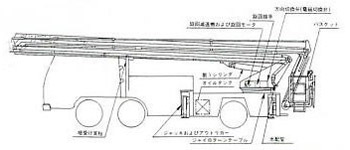

屈折はしご付消防車のオーバーホール

屈折はしご付消防車のオーバーホール工程

入庫検査

入庫した屈折はしご付消防車は、分解前に機能検査を行い、作動状況・性能データおよび不具合内容等を記録します。

作動状況、性能データおよび不具合内容等の記録

入庫した屈折はしご付消防車


各装置の分解(大分解)

屈折はしご付消防車は、まず塔と車体を取り外し、各機器を車体から取り外します。

入庫した屈折はしご付消防車

各機器の車体からの取り外し




各装置の分解(塔分解)

塔本体についている各機器を取り外します。

塔送水配管の取り外し
塔送水配管の取り外し

送水スイベルジョイントの取り外し
送水スイベルジョイントの取り外し




各装置の分解(機器分解)

取り外した各機器はパッキン1枚にいたるまで分解します。

分解前

分解後




分解検査

分解工程後、お客様自身の目で機器の状態を確認していただきます。

塔本体
塔本体

高圧ゴムホース
高圧ゴムホース




ページのトップへ戻る

塗装

分解した車体・機器は十分な塗装の上、鏡面仕上げを行います。

下地修正(板金・パテ)
下地修正(板金・パテ)

下地(プライマー塗装)
下地(プライマー塗装)

赤色塗装(2・3回目、鏡面仕上げ)
赤色塗装(2・3回目、鏡面仕上げ)

赤色塗装(1回目)
赤色塗装(1回目)


各シリンダー分解修正(アウトリガー、ジャッキ、起伏等)

各装置を駆動させる油圧シリンダーは本来の機能を失うと、車体転倒等危険な状態になるため、特に重要な役割を担っております。

シリンダーに発生した摺動傷
シリンダーに発生した摺動傷

(例)ジャッキシリンダー分解、硬質メッキ加工
(例)ジャッキシリンダー分解、硬質メッキ加工



単体検査、常圧1.5倍で検査、各シリンダーの整備結果を検査成績表でお知らせします。
単体検査、常圧1.5倍で検査、
各シリンダーの整備結果を
検査成績表でお知らせします。

ジャッキダブルパイロットチェック弁取り替え各パッキン、アダプター、ブッシュ取り替え
ジャッキダブルパイロットチェック弁取り替え
各パッキン、アダプター、ブッシュ取り替え




ジャイロターンテーブルおよび補機オーバーホール

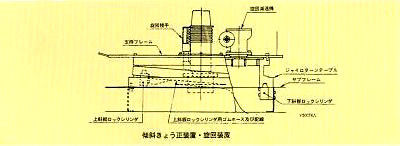

ジャイロターンテーブルとは、傾斜地においても操作台・バスケットを常に水平(前後・左右72以内)に保つための重要な矯正装置です。左右に旋回するジャイロターンテーブルを放置すると、旋回不良・傾斜矯正不良を起こし、危険な状態になるため重要なオーバーホールです。

ジャイロターンテーブル損傷・磨耗
ジャイロターンテーブル損傷・磨耗

ジャイロターンテーブル分解修正
ジャイロターンテーブル分解修正

XYセンサーおよび旋回方向センサー取り替え
XYセンサーおよび旋回方向センサー取り替え

ジャイロターンテーブル用ロックシリンダ分解修正
ジャイロターンテーブル用ロックシリンダ分解修正

ジャイロターンテーブル損傷・磨耗
ジャイロターンテーブル損傷・磨耗



旋回減速機ギヤ損傷・磨耗
旋回減速機ギヤ損傷・磨耗

旋回減速機分解修正およびパッキン取り替え
旋回減速機分解修正
およびパッキン取り替え




ページのトップへ戻る

制御用コンピューターおよび各種センサー・近接スイッチ点検・調整・取替

全操作の制御をコンピューターで行うため、末端センサおよびコンピューター本体の維持管理が必要です。センサー類は消耗部品のため新品に取り替えが必要です。

塔操作コントローラ点検修正
塔操作コントローラ点検修正

先端通話装置の点検修正
先端通話装置の点検修正



塔配線(キャプタイヤコード取替)
塔配線(キャプタイヤコード取替)

各末端センサー類取替
各末端センサー類取替



塔配線(キャプタイヤコード取替)
塔配線(キャプタイヤコード取替)


塔本体およびバスケットのオーバーホール

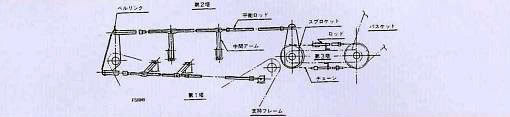

バスケット平衡装置とは、バスケットの水平を保つ装置であり、安全上重要なオーバーホールです。

ベルリンクの変形・亀裂点検修正
ベルリンクの変形・亀裂点検修正

平衡ロッドおよび中間アーム点検修正
平衡ロッドおよび中間アーム点検修正

中央アーム取り付け軸点検修正
中央アーム取り付け軸点検修正

取り付け軸ブッシュ取り替え
取り付け軸ブッシュ取り替え


各起伏中心軸およびブッシュ取替

塔の起伏・バスケット平衡の起伏中心軸は大きな荷重がかかる箇所であり、安全上重要なオーバーホールです。

起伏屈折中心軸取替
起伏屈折中心軸取替



新しいブッシュ取付
新しいブッシュ取付


塔固定水配管および自在接取の分解整備

固定水配管は、水漏れ、腐食防止のため、重要なオーバーホールです。



自在接手の点検パッキン類取替
自在接手の点検
パッキン類取替

ビクトリックジョイント腐食・水漏れ
ビクトリックジョイント腐食・水漏れ

ビクトリックジョイントゴムパッキン取替
ビクトリックジョイントゴム
パッキン取替


試運転および受託鑑定

新車と同じ内容の試運転及び受託鑑定を行った上、お客様に引き渡しいたします。

屈折はしご付消防車試運転
屈折はしご付消防車試運転

受託鑑定
受託鑑定
