はしご車のトラブルシューティング



モリタグループ

ジャイロターンテーブル関連

クリックすると、原因と確認事項を閲覧できます
ジャイロターンテーブル高速遅い
原因
支持フレーム内前方中央傾斜矯正合流ソレノイド本体端子台取付緩み
主なチェック項目
旋回操作時警報が鳴り続け停止する（起状38度以上全短縮時旋回可能）
原因
ジャッキ浮き（非常用過荷重自動停止）作動状態
1.ジャッキ接地圧力不足
2.接地近接スイッチ不良
3.接地近接スイッチ配線結線不良
主なチェック項目
下回り作業姿勢完了後梯子左旋回時全ての操作停止基部姿勢表示消灯、警報機鳴らない
収納時15度で警報機鳴り操作停止
原因

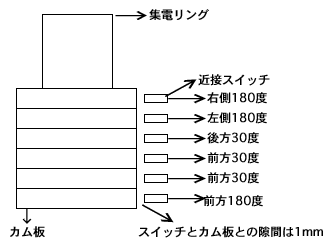

支持フレーム内中央集電リング下部旋回方向センサー
左180度緊切スイッチの不良、カム板と隙間が多い
主なチェック項目
下回り作業姿勢完了警報機鳴り旋回操作のみ操作不可
原因
バスケット格納装置インターロック検出近接スイッチの不良
感知面と感知版との隙間が多い
主なチェック項目
隙間調整は、約2mm
旋回操作不可、圧力が立たない
原因
旋回安全弁の不良、ダンピング絞りの詰まり
主なチェック項目

※ダンピングは14スパナにてロックを緩め六角レンチ（5mm）にて1回転程度緩め圧力確認を行う
※安全弁は、13スパナにてカバーを外してからロックを緩め元のねじ込み量を覚えておき六角レンチ（4mm）にて2〜3回転緩め、もう一度元のねじ込み量にし圧力の確認を行う。
